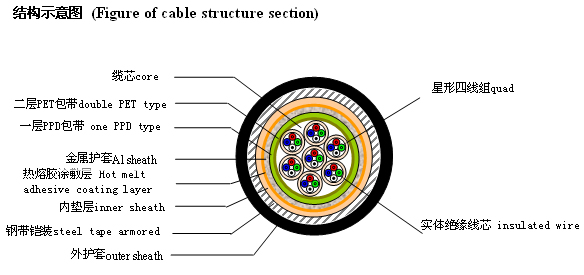

信號電纜（鐵路）結構示意圖
圖示為鐵路信號電纜結構示意圖，其結構與礦用信號電纜大同小異，與他一樣，礦用信號電纜的結構大體也包含了這幾個部分。
芯線部分：用于信號傳輸，導體部分。一般由N根芯線組成信號傳輸部分，數量根據行業要求而定，可定制也可以按行業規定要求生產礦用信號電纜。芯線按組或者簇排列，添加填充物然后由聚氯乙烯層固定組成一束；
PPD/PED包帶部分：對線芯起到保護、屏蔽的作用，在礦用信號電纜中比較常見。
護套層：根據使用要求，護套層包括鎧裝、鋼絲或者其他固定部分，護套層決定線纜的生命力，耐機械變形能力。
礦用信號電纜主要用于礦采業中的傳送數據信號，帶有屏蔽層有效防止外界干擾源。除了在礦采行業外，日常生活中用于信息傳輸系統的電線電纜主要有電話線、有限電視、電子線纜、射頻電纜、光纖、ADSL數據電纜、電磁線等等其他復合電纜，礦用信號電纜的應用可謂非常的廣泛，而控制電纜則有些許不同，下面我們接著介紹控制電纜。

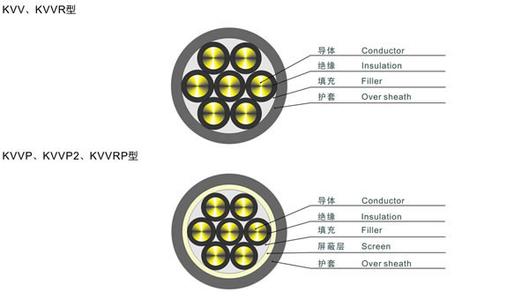

KVVP系列控制電纜結構示意圖
控制電纜用于傳送電信號，一般情況下沒有屏蔽，部分特殊場合會使用屏蔽層或者其他屏蔽方式，控制電纜適用于工礦、農業生產、漁牧業、能源交通部門等等�？刂齐娎|一般情況下采用聚氯乙烯護套加以保護，用于控制回路居多，部分場合會加以鎧裝等對應環境要求的護套升級方案。
控制電纜一般用于電流傳輸，其結構簡單介紹如下：
導體部分：一般為銅芯，負責電流的輸送，需要注意的是，控制電纜的芯線數量在2~61甚至更高。
導體絕緣：用于隔離每根芯線，單位工作，互不干擾；
填充部分：固定芯線的位置，穩定芯線的工作環境
屏蔽層：需要屏蔽的控制電纜需要涉及到屏蔽層的使用，用于抗外界干擾；
護套：聚氯乙烯護套或者其他護套（Over sheath），起保護控制電纜的作用。這里就不再一一介紹鎧裝、鋼帶等其他結構控制電纜的結構。
以上是安徽遠洋集團今天為大家?guī)淼挠嘘P控制電纜與信號電纜結構的相關資訊，更多內容歡迎您的來電咨詢。
