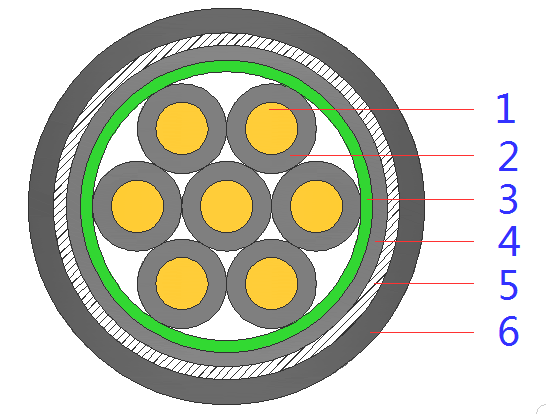

KVV32控制電纜結構圖示

發布時間：2014-10-21 點擊量：關鍵詞 : 電纜,控制電纜
來源：KVV32控制電纜結構圖示

技術要求
應符合GB/T9330.2-2008標準中的規定。

護套

聚氯乙烯護套

鎧裝層

鋼絲

借（通）件登記

內襯層

聚氯乙烯內襯層

描圖

繞包帶

無紡布

絕緣

聚氯乙烯絕緣

描校

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣
聚氯乙烯護套控制電纜
KVV32
（7～61芯）（1.5～2.5mm2）

YY/5-433-017

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

簽字

設計

標準化

共 1 張

第 1 張

校對

批準

安徽遠洋儀表電纜有限公司

日期

審核

工藝

日期

技術要求
應符合GB/T9330.2-2008標準中的規定。

護套

聚氯乙烯護套

鎧裝層

鋼絲

借（通）件登記

內襯層

聚氯乙烯內襯層

描圖

繞包帶

無紡布

絕緣

聚氯乙烯絕緣

描校

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣
聚氯乙烯護套控制電纜
KVV32
（19～61芯）（0.75～1.0mm2）

YY/5-433-018

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

簽字

設計

標準化

共 1 張

第 1 張

校對

批準

安徽遠洋儀表電纜有限公司

日期

審核

工藝

日期

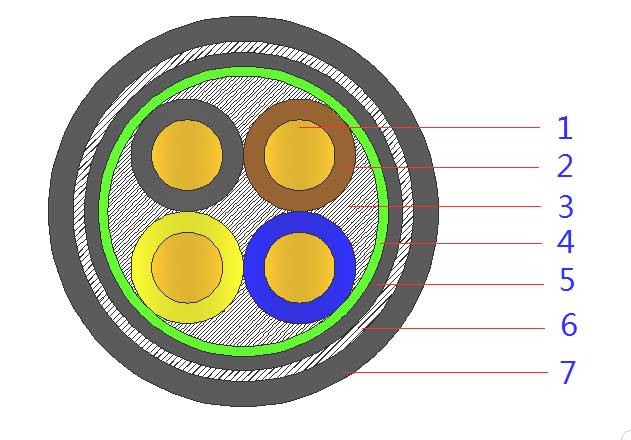

技術要求
應符合GB/T9330.2-2008標準中的規定。

護套

聚氯乙烯護套

鎧裝層

鋼絲

內襯層

聚氯乙烯內襯層

借（通）件登記

繞包帶

無紡布

描圖

填充

聚丙烯撕裂薄膜

絕緣

聚氯乙烯絕緣

描校

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣
聚氯乙烯護套控制電纜
KVV32
（4～14芯）（4～6mm2）（4～10芯）（10mm2）

YY/5-433-019

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

簽字

設計

標準化

共 1 張

第 1 張

校對

批準

安徽遠洋儀表電纜有限公司

日期

審核

工藝

日期
